Серия 2IP67

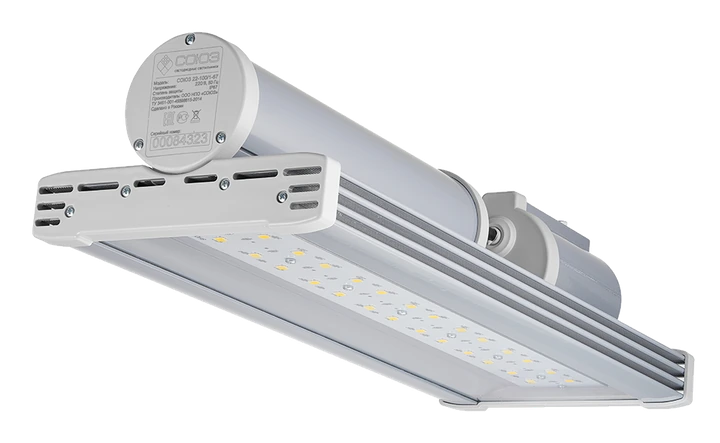

Профильный корпус
Корпус из алюминиевого профиля для промышленных, уличных и специальных модификаций.
Обозначения моделей21 · 22 · 23 · 24 · 25 · 26
Маркировка светодиодных светильников НПО СОЮЗ
Техническая документация
Каждая цифра —
параметр светильника.
В обозначении «СОЮЗ» зашифрованы серия, крепление, номинальная мощность, светораспределение и степень защиты. Разберём их на одном примере.
Пример условного обозначения
СОЮЗ 22-210/1-67
Нажмите на часть обозначения,
чтобы увидеть пояснение.
Весь пример: серия 2 · консольное крепление · 210 Вт · КСС Д · IP67.
Первая цифра после марки
Серия определяет корпус
Три конструктивных исполнения. В примере «СОЮЗ 22-210/1-67» используется серия 2.
Серия 3IP65

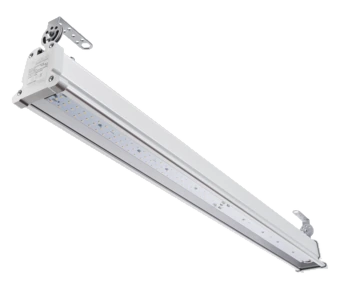

Линейный корпус
Удлинённый корпус из анодированного алюминия с равномерной светящей поверхностью.
Обозначения моделей34
Серия 4IP66

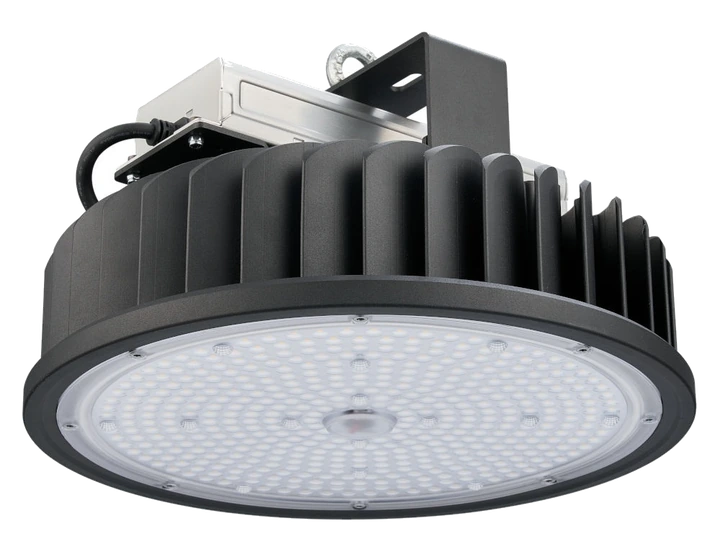

Круглый промышленный корпус
Подвесной корпус с развитым теплоотводом для высоких пролётов.
Обозначения моделей41
Справочник обозначений
Крепление и оптика —
разные части кода.
В «СОЮЗ 22-210/1-67» цифра 2 задаёт крепление, а цифра 1 после «/» — тип кривой силы света.
02-я цифра
Вид крепления
- 1
- Подвесной
- 2
- Консольный
- 3
- Фасадный
- 4
- Накладной
- 5
- Встраиваемый
Основные коды крепления из схемы обозначения. Конструкцию крепления конкретной модели смотрите в карточке и паспорте.
После знака «/»
Тип КСС
- 1
- Косинусная Д
Распределение света для общего освещения.
- 2
- Глубокая Г
Более направленный свет, в том числе для высоких пролётов.
- 3
- Концентрированная К
Узкий пучок для освещения удалённых участков.
- 4
- Широкая Ш
Вытянутое световое пятно для дорог и протяжённых участков.
Для подбора и заказа
Передавайте обозначение целиком
Не только «210 Вт» или «серия 2», а полную маркировку. Так сохраняются сведения о креплении, мощности, оптике и защите корпуса.
СОЮЗ 22-210/1-67
Напряжение питания, цветовую температуру, габариты и условия эксплуатации уточняйте в паспорте выбранной модели.
Помощь инженера
Не уверены,
какая модификация нужна?
Пришлите параметры объекта или обозначение светильника. Инженер поможет выбрать крепление, мощность, оптику и степень защиты.
