СОЮЗ 25 изготовлен на том же алюминиевом профиле, что серии СОЮЗ 24 и СОЮЗ 21. Отличие — в креплении: модуль установлен в рамке для монтажа в подготовленную нишу.

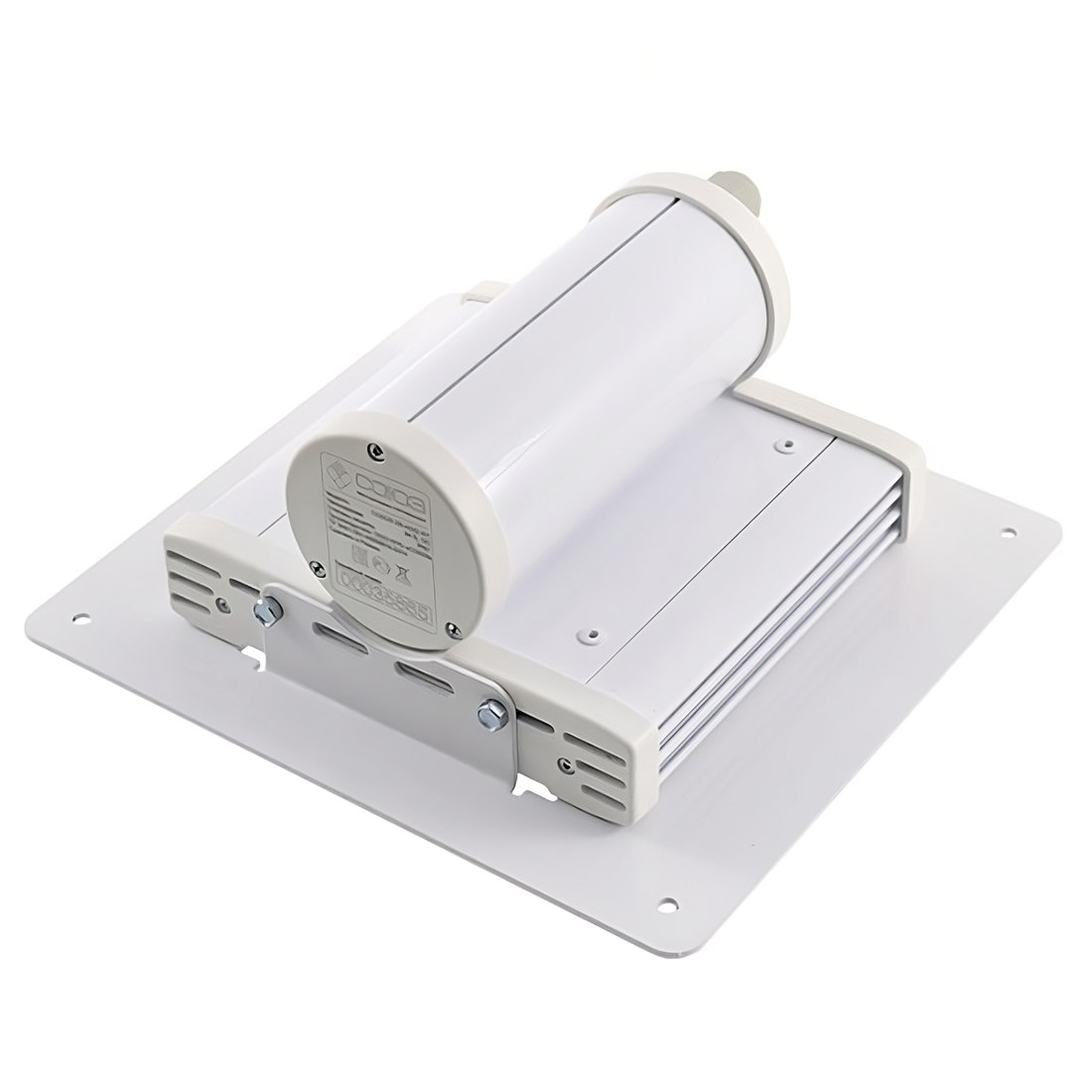

Рамка вместо скобПо периметру модуля — рамка с отверстиями для крепления к подготовленной конструкции.
Корпус — за потолкомДля светильника и подключения питания нужно предусмотреть место за лицевой поверхностью.

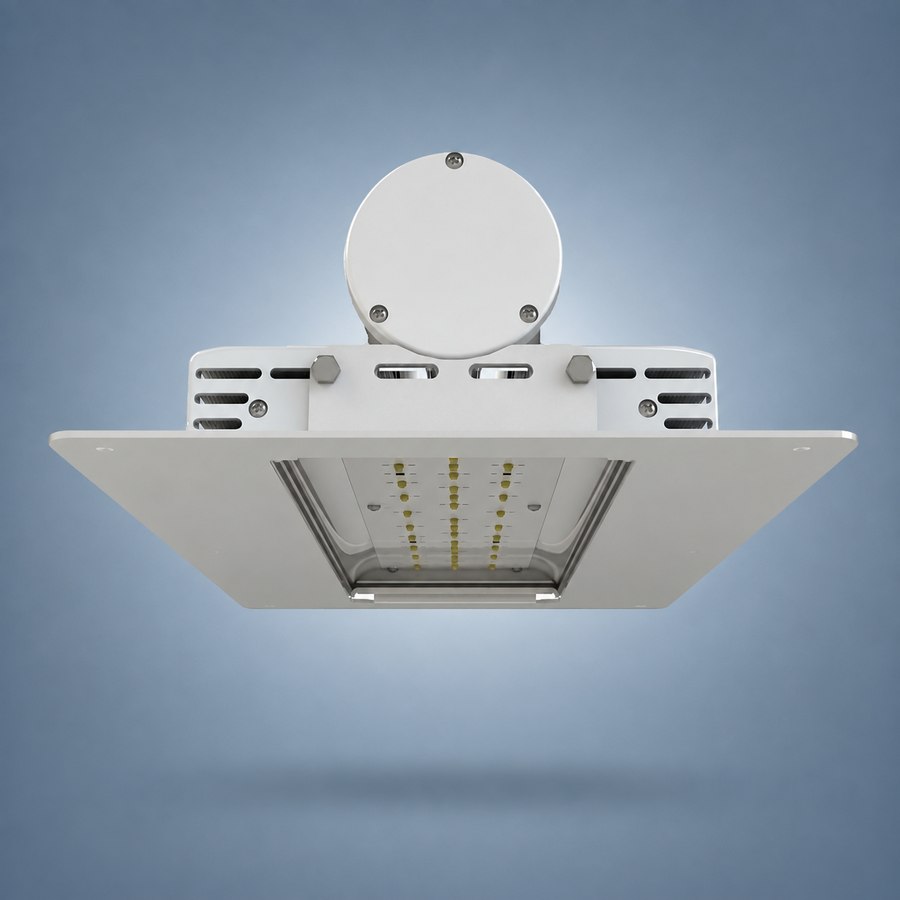

Свет — в помещениеСветодиодная часть обращена вниз. Ширину светового поля определяет оптика выбранной модели.
ПОДБОР БЕЗ ОШИБКИ
Сначала — место установки. Затем — мощность и оптика.
Встраиваемый светильник должен подходить и по свету, и по конструкции. Для подбора нужны размеры ниши, высота установки и назначение освещаемой зоны.
01
Размер отверстия
Проверяем длину и ширину ниши, расположение крепёжных точек. Ориентируемся на чертёж конкретной модели.
02
Место за потолком
Учитываем высоту корпуса, подвод кабеля и условия отвода тепла. Основание должно быть рассчитано на массу светильника.
03
Задача освещения
Определяем высоту до рабочей поверхности, площадь, расположение оборудования и необходимую освещённость.
04
Мощность и КСС
Выбираем световой поток и оптику 120°, 60° или 25°. Проверяем количество приборов и равномерность освещения.
Есть план помещения или размеры ниши?
Пришлите их нам — подберём исполнение и подготовим светотехнический расчёт.
Примеры габаритов СОЮЗ 25 с оптикой 120°. Они помогают оценить место для светильника; полный чертёж выбранного исполнения нужен до подготовки монтажного отверстия.
Габариты из характеристик моделей: длина × ширина × высота. Не размеры монтажного отверстия.
Габарит светильника и размер ниши — разные величины
Рамка располагается вокруг корпуса. Размер выреза и крепление согласуют по чертежу модели, а глубину — с учётом места для подключения и условий монтажа.
Мощность определяет количество света, а оптика — его распределение. При одинаковой высоте установки широкий луч охватывает большую площадь, узкий концентрирует свет на меньшем участке.
КСС Д · исполнение /1
Общее освещение
Широкое световое поле для открытых площадей. Расстояние между светильниками подбирают так, чтобы обеспечить равномерный свет.
Угол излучения — понятный ориентир ширины луча. КСС показывает распределение силы света по направлениям; для точного расчёта используются IES-файлы выбранной модели.
Встраиваемое исполнение. Защита и ресурс промышленной серии.
IP67
Защита от пыли и влаги
Герметичный корпус из алюминиевого профиля АД31 с полимерным покрытием. Защитное стекло — из ударопрочного оптического поликарбоната.
100 000 ч
Ресурс работы
СОЮЗ 25 рассчитан на длительную эксплуатацию. Гарантия производителя на светильник — 5 лет.
−60…+45 °C
Рабочая температура
Светильники могут работать в неотапливаемых помещениях и под навесами в пределах этого температурного диапазона.
5000 К · Ra >80
Свет и оптика
Светодиоды CREE и вторичная оптика LedLink. Световые характеристики каждого исполнения приведены в карточке модели.
ДОКАЗАТЕЛЬСТВА В РАБОТЕ
СОЮЗ 25 на двух разных объектах

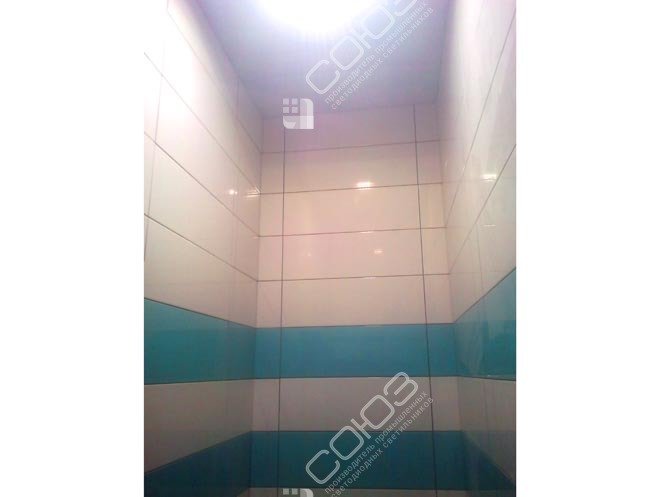

Встраиваемая конструкция в помещении с повышенной влажностью и в потолке навеса заправочной станции. Для каждого объекта выбрано своё исполнение по мощности и напряжению.
Нужны встраиваемые светильники на 12, 24 или 36 В?

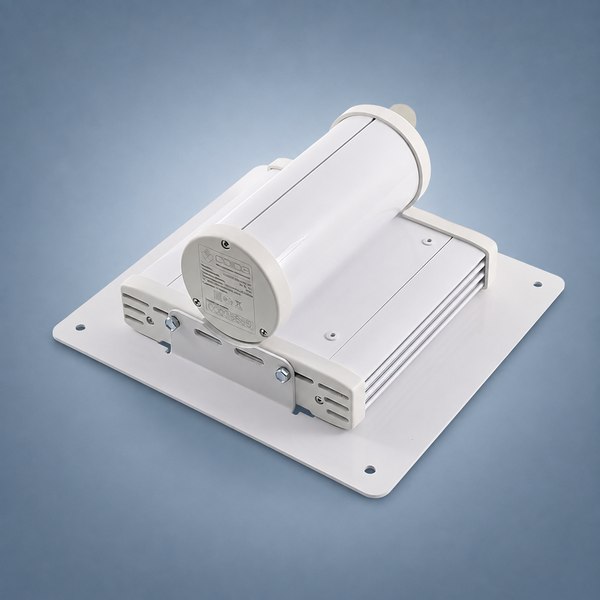

Встраиваемые светильники СОЮЗ 25 выпускаются и в низковольтном исполнении — на 12, 24 и 36 В. Выберите нужное напряжение и перейдите в соответствующий раздел каталога.
12 ВПостоянный ток · DC
Встраиваемые светильники
Исполнения с рамкой для питания от источника 12 В DC.
При подборе проверьте не только напряжение, но и тип тока источника питания: DC — постоянный, AC — переменный.
ЕСЛИ НИША НЕ ПРЕДУСМОТРЕНА
Выберите другое крепление
На том же алюминиевом профиле выпускаются СОЮЗ 24 для накладного монтажа и СОЮЗ 21 для подвесной установки. Если встраивать светильник не требуется, подходящую конструкцию можно выбрать без подготовки ниши.
У серий один тип алюминиевого профиля, но разные способы установки. СОЮЗ 25 комплектуется рамкой для монтажа в нишу. СОЮЗ 24 крепится к потолку на Г-образных скобах, СОЮЗ 21 предназначен для подвеса в двух точках.
Какой размер отверстия нужен для установки?+
Он зависит от выбранной модели. Габаритные размеры включают рамку и не равны размеру выреза. Перед подготовкой ниши нужно сверить монтаж с чертежом светильника, проверить крепёжные точки и доступное место за потолком.
Как выбрать встраиваемый светильник 100 Вт?+
У СОЮЗ 25 три исполнения этой мощности: /1 с оптикой 120° и потоком 16 407 лм, /2 — 60° и 15 131 лм, /3 — 25° и 15 131 лм. Для общего освещения обычно рассматривают широкий луч; для сосредоточенного — более узкую оптику. Окончательный выбор учитывает высоту установки, площадь и необходимую освещённость.
Подходит ли СОЮЗ 25 для помещений с повышенной влажностью?+
Да, герметичная конструкция имеет степень защиты IP67. Один из выполненных проектов — освещение помещения с повышенной влажностью светильником СОЮЗ 25 мощностью 40 Вт. Напряжение питания и место установки выбирают с учётом условий конкретного помещения.
Можно ли использовать светильник в потолке навеса?+
Встраиваемая конструкция применяется и под навесами, если предусмотрены подходящее основание, место для корпуса и подключение. В проекте заправочной станции в Екатеринбурге использован СОЮЗ 25-20/1-67 на 36 В. Это отдельное низковольтное исполнение, а не модель на 220 В из каталога этой страницы.
Есть ли встраиваемые светильники на 12, 24 и 36 В?+
Да. Встраиваемые светильники СОЮЗ 25 выпускаются и в низковольтном исполнении: на 12 и 24 В постоянного тока, на 36 В переменного тока. Выберите нужное напряжение и перейдите в соответствующий раздел каталога.
Купить промышленные встраиваемые светильники IP67 в Санкт-Петербурге
НПО «СОЮЗ» производит встраиваемые промышленные светодиодные светильники серии СОЮЗ 25 для монтажа в потолочные ниши. В каталоге — 21 исполнение на 220 В: мощности 20, 30, 40, 80, 100, 160 и 210 Вт, каждая с оптикой 120°, 60° или 25°.
Пылевлагозащищённая конструкция IP67, алюминиевый профиль и монтажная рамка позволяют применять серию в производственных и вспомогательных помещениях, где нужен встраиваемый монтаж. Ресурс работы — 100 000 часов, гарантия — 5 лет. Световой поток, цена, габаритные размеры и документация приведены в карточках моделей.
Для установки в потолочную нишу: алюминиевый профиль, герметичный корпус и три варианта оптики. Подберём исполнение по размерам места установки и задаче освещения.
21 исполнение20–210 ВтРесурс 100 000 чГарантия 5 лет
СОЮЗ 25 изготовлен на том же алюминиевом профиле, что серии СОЮЗ 24 и СОЮЗ 21. Отличие — в креплении: модуль установлен в рамке для монтажа в подготовленную нишу.
Рамка вместо скобПо периметру модуля — рамка с отверстиями для крепления к подготовленной конструкции.
Корпус — за потолкомДля светильника и подключения питания нужно предусмотреть место за лицевой поверхностью.
Свет — в помещениеСветодиодная часть обращена вниз. Ширину светового поля определяет оптика выбранной модели.
ПОДБОР БЕЗ ОШИБКИ
Сначала — место установки. Затем — мощность и оптика.
Встраиваемый светильник должен подходить и по свету, и по конструкции. Для подбора нужны размеры ниши, высота установки и назначение освещаемой зоны.
01
Размер отверстия
Проверяем длину и ширину ниши, расположение крепёжных точек. Ориентируемся на чертёж конкретной модели.
02
Место за потолком
Учитываем высоту корпуса, подвод кабеля и условия отвода тепла. Основание должно быть рассчитано на массу светильника.
03
Задача освещения
Определяем высоту до рабочей поверхности, площадь, расположение оборудования и необходимую освещённость.
04
Мощность и КСС
Выбираем световой поток и оптику 120°, 60° или 25°. Проверяем количество приборов и равномерность освещения.
Есть план помещения или размеры ниши?
Пришлите их нам — подберём исполнение и подготовим светотехнический расчёт.
Примеры габаритов СОЮЗ 25 с оптикой 120°. Они помогают оценить место для светильника; полный чертёж выбранного исполнения нужен до подготовки монтажного отверстия.
Габариты из характеристик моделей: длина × ширина × высота. Не размеры монтажного отверстия.
Габарит светильника и размер ниши — разные величины
Рамка располагается вокруг корпуса. Размер выреза и крепление согласуют по чертежу модели, а глубину — с учётом места для подключения и условий монтажа.
Мощность определяет количество света, а оптика — его распределение. При одинаковой высоте установки широкий луч охватывает большую площадь, узкий концентрирует свет на меньшем участке.
КСС Д · исполнение /1
Общее освещение
Широкое световое поле для открытых площадей. Расстояние между светильниками подбирают так, чтобы обеспечить равномерный свет.
Угол излучения — понятный ориентир ширины луча. КСС показывает распределение силы света по направлениям; для точного расчёта используются IES-файлы выбранной модели.
Встраиваемое исполнение. Защита и ресурс промышленной серии.
IP67
Защита от пыли и влаги
Герметичный корпус из алюминиевого профиля АД31 с полимерным покрытием. Защитное стекло — из ударопрочного оптического поликарбоната.
100 000 ч
Ресурс работы
СОЮЗ 25 рассчитан на длительную эксплуатацию. Гарантия производителя на светильник — 5 лет.
−60…+45 °C
Рабочая температура
Светильники могут работать в неотапливаемых помещениях и под навесами в пределах этого температурного диапазона.
5000 К · Ra >80
Свет и оптика
Светодиоды CREE и вторичная оптика LedLink. Световые характеристики каждого исполнения приведены в карточке модели.
ДОКАЗАТЕЛЬСТВА В РАБОТЕ
СОЮЗ 25 на двух разных объектах
Встраиваемая конструкция в помещении с повышенной влажностью и в потолке навеса заправочной станции. Для каждого объекта выбрано своё исполнение по мощности и напряжению.
Нужны встраиваемые светильники на 12, 24 или 36 В?
Встраиваемые светильники СОЮЗ 25 выпускаются и в низковольтном исполнении — на 12, 24 и 36 В. Выберите нужное напряжение и перейдите в соответствующий раздел каталога.
12 ВПостоянный ток · DC
Встраиваемые светильники
Исполнения с рамкой для питания от источника 12 В DC.
При подборе проверьте не только напряжение, но и тип тока источника питания: DC — постоянный, AC — переменный.
ЕСЛИ НИША НЕ ПРЕДУСМОТРЕНА
Выберите другое крепление
На том же алюминиевом профиле выпускаются СОЮЗ 24 для накладного монтажа и СОЮЗ 21 для подвесной установки. Если встраивать светильник не требуется, подходящую конструкцию можно выбрать без подготовки ниши.
У серий один тип алюминиевого профиля, но разные способы установки. СОЮЗ 25 комплектуется рамкой для монтажа в нишу. СОЮЗ 24 крепится к потолку на Г-образных скобах, СОЮЗ 21 предназначен для подвеса в двух точках.
Какой размер отверстия нужен для установки?+
Он зависит от выбранной модели. Габаритные размеры включают рамку и не равны размеру выреза. Перед подготовкой ниши нужно сверить монтаж с чертежом светильника, проверить крепёжные точки и доступное место за потолком.
Как выбрать встраиваемый светильник 100 Вт?+
У СОЮЗ 25 три исполнения этой мощности: /1 с оптикой 120° и потоком 16 407 лм, /2 — 60° и 15 131 лм, /3 — 25° и 15 131 лм. Для общего освещения обычно рассматривают широкий луч; для сосредоточенного — более узкую оптику. Окончательный выбор учитывает высоту установки, площадь и необходимую освещённость.
Подходит ли СОЮЗ 25 для помещений с повышенной влажностью?+
Да, герметичная конструкция имеет степень защиты IP67. Один из выполненных проектов — освещение помещения с повышенной влажностью светильником СОЮЗ 25 мощностью 40 Вт. Напряжение питания и место установки выбирают с учётом условий конкретного помещения.
Можно ли использовать светильник в потолке навеса?+
Встраиваемая конструкция применяется и под навесами, если предусмотрены подходящее основание, место для корпуса и подключение. В проекте заправочной станции в Екатеринбурге использован СОЮЗ 25-20/1-67 на 36 В. Это отдельное низковольтное исполнение, а не модель на 220 В из каталога этой страницы.
Есть ли встраиваемые светильники на 12, 24 и 36 В?+
Да. Встраиваемые светильники СОЮЗ 25 выпускаются и в низковольтном исполнении: на 12 и 24 В постоянного тока, на 36 В переменного тока. Выберите нужное напряжение и перейдите в соответствующий раздел каталога.
Купить промышленные встраиваемые светильники IP67 в Санкт-Петербурге
НПО «СОЮЗ» производит встраиваемые промышленные светодиодные светильники серии СОЮЗ 25 для монтажа в потолочные ниши. В каталоге — 21 исполнение на 220 В: мощности 20, 30, 40, 80, 100, 160 и 210 Вт, каждая с оптикой 120°, 60° или 25°.
Пылевлагозащищённая конструкция IP67, алюминиевый профиль и монтажная рамка позволяют применять серию в производственных и вспомогательных помещениях, где нужен встраиваемый монтаж. Ресурс работы — 100 000 часов, гарантия — 5 лет. Световой поток, цена, габаритные размеры и документация приведены в карточках моделей.
