Свет вдоль дороги
Свет распределяется вдоль проезжей части и перекрывает участок между соседними опорами.
- меньше потерь за пределами дороги;
- лучше продольная равномерность;
- подходит для консольной установки на опору.
Магистральные светодиодные светильники в Санкт-Петербурге
ДОРОЖНОЕ ОСВЕЩЕНИЕ ОТ ПРОИЗВОДИТЕЛЯ
Магистральные светильники — свет вдоль дороги
Консольные светильники СОЮЗ 22 с широкой КСС «Ш» 65°/135°. Вытянутое световое пятно освещает проезжую часть по направлению движения и уменьшает потери света за обочиной.
Рассчитаем мощность, высоту опор, расстояние и схему расположения за один рабочий деньКСС «Ш»65° по ширине и 135° вдоль дороги
IP67защита от осадков и дорожной пыли
5 летгарантия производителя
от −60 до +45 °Cдля российских условий эксплуатации
Бесплатная доставкапо России при заказе от 100 000 ₽
СВЕТОРАСПРЕДЕЛЕНИЕ
Для дороги важна не только мощность
Симметричная оптика формирует круглое или почти круглое световое пятно. На протяжённой дороге часть света попадает на обочину и за её пределы, а между соседними опорами могут оставаться менее освещённые участки.
КСС «Ш» 65°/135° направляет более широкий поток вдоль дороги и более узкий — по ширине проезжей части. Световые пятна соседних светильников перекрываются вдоль дороги и помогают получить равномерное освещение.
Одинаковая мощность светильников не означает одинаковый результат. Для подбора нужны ширина дороги, высота и расстояние между опорами, вылет консоли, схема расположения и требуемая равномерность.
ГДЕ ПРИМЕНЯЮТСЯ
Магистральное освещение под геометрию дороги
Консольные светильники устанавливают на опоры. Мощность и расстановку выбирают по категории дороги, её ширине и существующим точкам монтажа.
01 · ГОРОДСКИЕ МАГИСТРАЛИ
Многополосные улицы
Важны продольная равномерность, ограничение слепящего действия и видимость разметки.
Подбор по расчёту02 · УЛИЦЫ И ПРОЕЗДЫ
Дороги местного значения
Учитываем ширину проезжей части, тротуары, обочины и расстояние между опорами.
Серия СОЮЗ 2203 · ПОДЪЕЗДНЫЕ ПУТИ
Промышленные дороги
Освещение движения грузового транспорта, въездов и протяжённых проездов предприятий.
Защита IP6704 · РАЗВЯЗКИ
Сложные участки
Проверяем повороты, примыкания, съезды и разные схемы расположения опор.
Решение по проектуПРЕДВАРИТЕЛЬНЫЙ ВЫБОР
100, 160 или 210 Вт — определяет расчёт
Мощность не выбирают только по ширине дороги. Важны световой поток, КСС, высота и расстояние между опорами, вылет и наклон консоли.
Модель
Мощность
Световой поток
Применение
СОЮЗ 22-100
100 Вт
15 131 лм
улицы и подъездные пути
СОЮЗ 22-160
160 Вт
21 615 лм
широкие дороги и высокий монтаж
СОЮЗ 22-210
210 Вт
30 262 лм
магистрали и сложные участки
Хит
100 ВТ 15131 ЛМ 65°/135°(Ш)
Аналог лампы ДРЛ 400
На складе: 10 шт.
11 900 р.
Хит
210 ВТ 30262 ЛМ 65°/135°(Ш)
Аналог лампы ДРЛ 700 + 20%
Срок изготовления: 2 недели
23 200 р.
160 ВТ 21615 ЛМ 65°/135°(Ш)
Аналог лампы ДРЛ 700 - 10%
Срок изготовления: 2 недели
21 100 р.
ИСХОДНЫЕ ДАННЫЕ
Расстояние между опорами определяем расчётом
Нельзя просто выбрать светильник 100 Вт и по его мощности определить расстояние между столбами. Оно зависит от ширины дороги, высоты опор, КСС, положения консоли и схемы расположения светильников.
В расчёте проверяют средний уровень света, равномерность между опорами, видимость дорожного полотна и слепящее действие.
01Категория дорогиНазначение, интенсивность движения и применимые нормы.
02Ширина и число полосГеометрия проезжей части, обочин и разделительной полосы.
03Высота опорФактическая высота светового центра над покрытием.
04Расстояние между опорамиВлияет на равномерность освещения вдоль дороги.
05Вылет и наклон консолиПоложение светильника относительно края дороги.
06Схема расположенияОдносторонняя, двусторонняя, шахматная или по центру.
КСС ДЛЯ ДОРОГИ
Почему для дороги нужна широкая КСС «Ш»
Симметричное световое пятно
Подходит для площадки или двора. На протяжённой дороге часть света попадает на обочину или за её пределы, а между опорами могут оставаться менее освещённые участки.
- часть света оказывается вне проезжей части;
- ниже равномерность вдоль дороги;
- может потребоваться больше мощности или опор.
БЕСПЛАТНО ЗА 1 РАБОЧИЙ ДЕНЬ
Рассчитаем освещение дороги до закупки
Проверим модели 100, 160 и 210 Вт, высоту и расстояние между опорами, положение консоли и схему расположения. Вы получите понятный результат, а не подбор «по аналогичной мощности».
01
Получаем схему дорогиШирина, полосы, высота и расстояние между опорами, вылет консоли, категория объекта.
02
Проверяем модели и расстановкуСравниваем мощность, световой поток и несколько схем расположения.
03
Готовим результатРасчёт, схема, перечень светильников, IES-файлы и стоимость.
НОРМЫ И РАСЧЁТ
Для дороги важны яркость и равномерность
Нормируемый показатель зависит от типа объекта. В населённом пункте и на автомобильной дороге вне города могут применяться разные стандарты и методы оценки.
ГОСТ Р 55706-2023Утилитарное наружное освещение улиц и дорог в городских и сельских населённых пунктах.
ГОСТ Р 58107.1-2018Стационарное искусственное освещение автомобильных дорог общего пользования вне населённых пунктов.
Расчёт вместо универсальной таблицыТребования выбирают по категории дороги и проверяют для конкретной геометрии объекта.
ДОКАЗАТЕЛЬСТВА В РАБОТЕ
Магистральные светильники на реальных дорогах
Показываем установки на действующих объектах: автомагистрали, городские дороги и протяжённые участки с разной схемой опор.
с 2009 годапроизводим светильники
5 летгарантия на модели страницы
IP67для осадков, пыли и холода
по всей Россиипоставка и реализованные проекты
ОТВЕТЫ ИНЖЕНЕРА
Частые вопросы о магистральных светильниках
Чем магистральный светильник отличается от обычного уличного?+
Главное отличие — светораспределение. Для дороги нужен поток, вытянутый вдоль проезжей части. В серии СОЮЗ 22 для этого используется КСС «Ш» 65°/135°.
Что такое светодиодный светильник ДКУ?+
Так покупатели часто называют уличные консольные светодиодные светильники для установки на опору. Модели СОЮЗ 22 соответствуют этому назначению и крепятся на трубу диаметром 45–60 мм.
Как выбрать дорожный светильник 100, 150 или 200 Вт?+
Сначала проверяют не ватты, а световой поток, КСС, высоту и расстояние между опорами. В линейке СОЮЗ используются мощности 100, 160 и 210 Вт.
Можно заменить ДРЛ на LED один в один?+
Прямой аналог подобрать можно, но он не гарантирует правильную равномерность. Расчёт может показать другую мощность, расстояние или схему и дать лучший результат при меньшем потреблении.
Какая схема опор лучше?+
Односторонняя схема подходит не всегда. Для широких дорог рассматривают двустороннюю, шахматную или центральную расстановку.
Какие данные нужны для расчёта?+
План или длина участка, ширина дороги, число полос, высота и расстояние между опорами, вылет и наклон консоли, схема расположения и категория дороги.
САНКТ-ПЕТЕРБУРГ И ЛЕНИНГРАДСКАЯ ОБЛАСТЬ
Магистральные светодиодные светильники от производителя
Для освещения магистралей, улиц и подъездных дорог Санкт-Петербурга НПО «СОЮЗ» предлагает консольные светодиодные светильники серии СОЮЗ 22. Широкая КСС направляет свет вдоль проезжей части и помогает сократить потери света за обочиной.
В разделе представлены светильники мощностью 100, 160 и 210 Вт с широкой КСС «Ш» 65°/135°, степенью защиты IP67 и рабочим диапазоном температур от −60 до +45 °C. Крепление рассчитано на трубу диаметром 45–60 мм. Для проектирования доступны IES-файлы.
Купить магистральные светильники в Санкт-Петербурге
До закупки выполним бесплатный светотехнический расчёт с учётом ширины дороги, высоты опор, шага установки и требуемой равномерности. Гарантия на модели страницы — 5 лет, доставка доступна по Санкт-Петербургу и Ленинградской области.
Посмотрите каталог консольных уличных светильников, изучите реализованные проекты дорог или закажите бесплатный светотехнический расчёт.
ПОДБЕРЁМ СВЕТИЛЬНИКИ ПОД ВАШУ ДОРОГУ
Получите расчёт и точную стоимость освещения
Пришлите план участка и параметры опор. Инженер рассчитает модели, количество, расстояние и схему размещения.
МАГИСТРАЛЬНЫЕ СВЕТИЛЬНИКИ
Свет вдоль дороги, а не за обочиной
Консольные светильники СОЮЗ 22 с КСС «Ш» 65°/135°. Рассчитаем мощность, расстояние и схему опор бесплатно.
Получить расчётИСХОДНЫЕ ДАННЫЕ
Расстояние между опорами определяем расчётом
Нельзя определить расстояние между столбами только по мощности светильника. Учитываем ширину дороги, высоту опор, КСС, положение консоли и схему расположения.
01
Категория и ширина дороги
Назначение, число полос, обочины и применимые нормы.
02
Высота и расстояние между опорами
Определяют перекрытие световых пятен и равномерность.
03
Консоль и схема расположения
Вылет, наклон, односторонняя, двусторонняя или шахматная схема.
КСС ДЛЯ ДОРОГИ
Светораспределение вдоль проезжей части

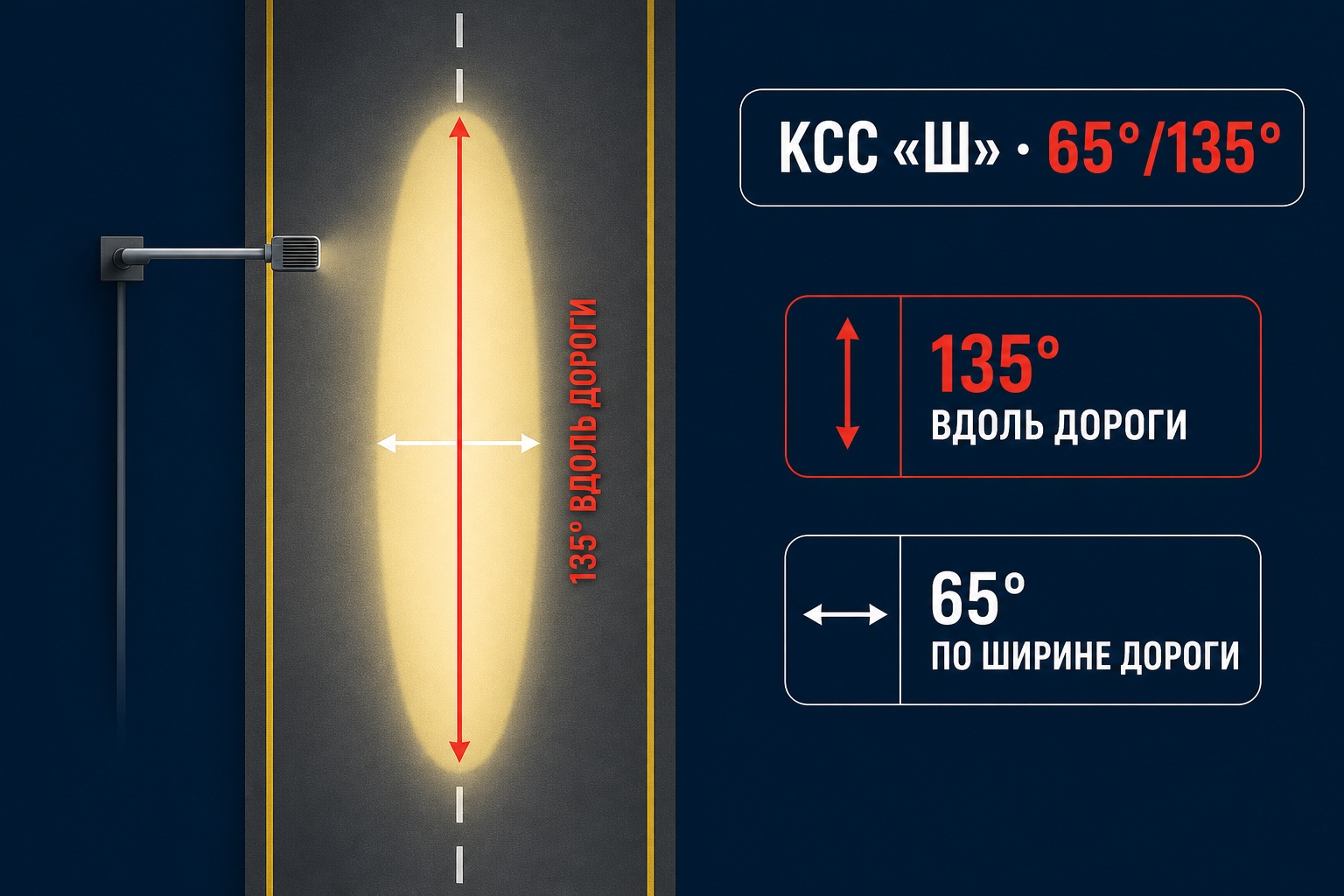

КСС Ш 65°/135°
Вытянутое световое пятно
135° — вдоль дороги, 65° — по ширине. Световые пятна соседних опор перекрываются по направлению движения.
СИММЕТРИЧНАЯ ОПТИКА
Для площадки или двора
На длинной дороге часть света может попадать на обочину и за её пределы, а между опорами останутся менее освещённые участки.
БЕСПЛАТНО ЗА 1 РАБОЧИЙ ДЕНЬ
Рассчитаем дорогу до закупки
Проверим модели 100, 160 и 210 Вт, высоту и расстояние между опорами, положение консоли и схему расположения.
Получить бесплатный расчёт01
Получаем схему дорогиШирина, полосы, опоры и категория объекта
02
Проверяем моделиСравниваем мощность и варианты расстановки
03
Готовим результатРасчёт, схема, перечень светильников и стоимость
НОРМЫ И РАСЧЁТ
Для дороги важны яркость и равномерность
Категория объекта определяет нормируемые показатели и метод проверки.
ГОСТ Р 55706-2023Освещение улиц и дорог в населённых пунктах.
ГОСТ Р 58107.1-2018Освещение автомобильных дорог вне населённых пунктов.
ДОКАЗАТЕЛЬСТВА В РАБОТЕ
Магистральные светильники на реальной дороге
Консольные светильники СОЮЗ на автомагистрали в Екатеринбурге.
с 2009 годапроизводим светильники
5 летгарантия производителя
IP67для осадков, пыли и холода
ОТВЕТЫ ИНЖЕНЕРА
Частые вопросы о магистральных светильниках
Чем магистральный светильник отличается от обычного уличного?+
Главное отличие — светораспределение. Для дороги нужен поток, вытянутый вдоль проезжей части. В серии СОЮЗ 22 используется КСС «Ш» 65°/135°.
Что такое светодиодный светильник ДКУ?+
Так часто называют уличные консольные светильники для установки на опору.
Как выбрать 100, 150 или 200 Вт?+
Проверяют световой поток, КСС, высоту и расстояние между опорами. В линейке СОЮЗ — 100, 160 и 210 Вт.
Можно заменить ДРЛ один в один?+
Можно подобрать прямой аналог, но расчёт иногда показывает более выгодную мощность или схему.
Что прислать для расчёта?+
План или длину участка, ширину дороги, число полос, высоту и расстояние между опорами, вылет консоли и категорию дороги.
САНКТ-ПЕТЕРБУРГ И ЛЕНИНГРАДСКАЯ ОБЛАСТЬ
Магистральные светодиодные светильники от производителя
Для освещения магистралей, улиц и подъездных дорог Санкт-Петербурга Компания НПО «СОЮЗ» предлагает консольные светодиодные светильники серии СОЮЗ 22. Широкая КСС направляет свет вдоль проезжей части и помогает сократить потери света за обочиной.
Представлены модели 100, 160 и 210 Вт с КСС «Ш» 65°/135°, IP67 и рабочей температурой от −60 до +45 °C. Перед заказом бесплатно выполним светотехнический расчёт дороги.
Купить магистральные светильники в Санкт-Петербурге
До закупки выполним бесплатный светотехнический расчёт с учётом ширины дороги, высоты опор, шага установки и требуемой равномерности. Гарантия на модели страницы — 5 лет, доставка доступна по Санкт-Петербургу и Ленинградской области.
Посмотрите консольные модели или закажите бесплатный расчёт.
ПОДБЕРЁМ СВЕТИЛЬНИКИ ПОД ВАШУ ДОРОГУ
Получите расчёт и точную стоимость
Пришлите план участка и параметры опор. Инженер рассчитает модели, количество и схему размещения.
Получить расчётПолучить ценовое предложение
