Круглые подвесные светодиодные светильники IP66 в Санкт-Петербурге
ДЛЯ ВЫСОКИХ ПРОЛЁТОВ · СЕРИЯ СОЮЗ 41

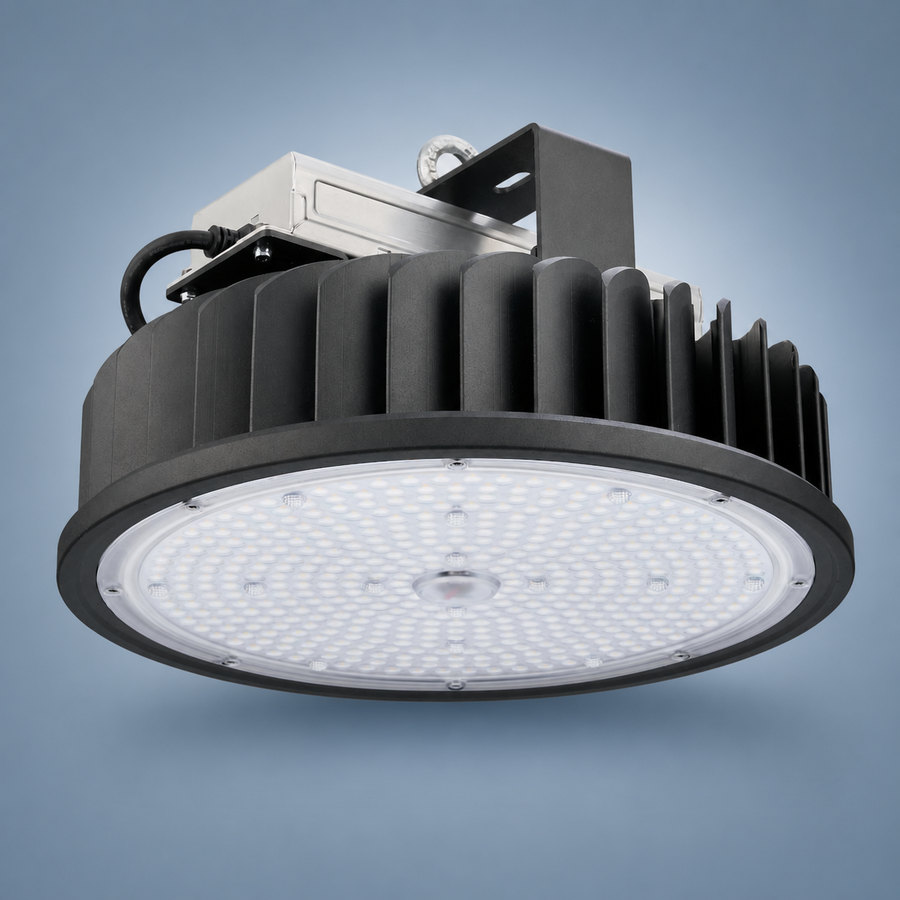

Круглые подвесные
светильники IP66
СОЮЗ 41
Промышленный свет начинается с надёжной конструкции. Литой алюминиевый корпус, драйвер MEAN WELL и светодиоды Lumileds — для цехов, складов и высоких производственных помещений.
200–320 Вт · до 49 761 лм · оптика 120°, 90° и 60°
12 моделей4 мощности · 3 вида оптики
УЗИП / DALIдве независимые опции
100 000 часовресурс работы
5 лет гарантииот производителя
200 ВТ 32738 ЛМ 120°
Срок изготовления: 2 недели
25 250 р.
200 ВТ 32738 ЛМ 60°
Срок изготовления: 2 недели
26 100 р.
Хит
200 ВТ 32738 ЛМ 90°
Срок изготовления: 2 недели
26 100 р.
240 ВТ 37533 ЛМ 120°
Срок изготовления: 2 недели
26 650 р.
240 ВТ 37533 ЛМ 60°
Срок изготовления: 2 недели
27 500 р.
Хит
240 ВТ 37533 ЛМ 90°
Срок изготовления: 2 недели
27 500 р.
280 ВТ 44818 ЛМ 120°
Срок изготовления: 2 недели
29 650 р.
280 ВТ 44818 ЛМ 60°
Срок изготовления: 2 недели
30 500 р.
Хит
280 ВТ 44818 ЛМ 90°
Срок изготовления: 2 недели
30 500 р.
320 ВТ 49761 ЛМ 120°
Срок изготовления: 2 недели
31 050 р.
320 ВТ 49761 ЛМ 60°
Срок изготовления: 2 недели
31 900 р.
Хит
320 ВТ 49761 ЛМ 90°
Срок изготовления: 2 недели
31 900 р.
ЗАЩИТА И УПРАВЛЕНИЕ — НА ВЫБОР
Один светильник.
Четыре модификации.
УЗИП-М защищает от перенапряжения, DALI позволяет управлять яркостью. Выберите только нужную опцию или обе. Они доступны для каждой модели СОЮЗ 41.
| Наименование для заказа | УЗИП-М | DALI | К базовой цене |
|---|---|---|---|
| СОЮЗ 41-200/1-66Базовая модификация | — | — | Без доплаты |
| СОЮЗ 41-200/1-66-1Дополнительная защита | ✓ | — | +4% |
| СОЮЗ 41-200/1-66-DALIУправление освещением | — | ✓ | +4% |
| СОЮЗ 41-200/1-66-1-DALIЗащита и управление | ✓ | ✓ | +8% |
Та же схема — для всей серии. Сначала выберите мощность и оптику, затем добавьте к обозначению модели -1, -DALI или -1-DALI.
Доплата считается от базовой цены выбранной модели: УЗИП — 4%, DALI — 4%, обе опции — 8%. Цена базового светильника указана в каталоге.
ОПЦИЯ · +4% К ЦЕНЕ

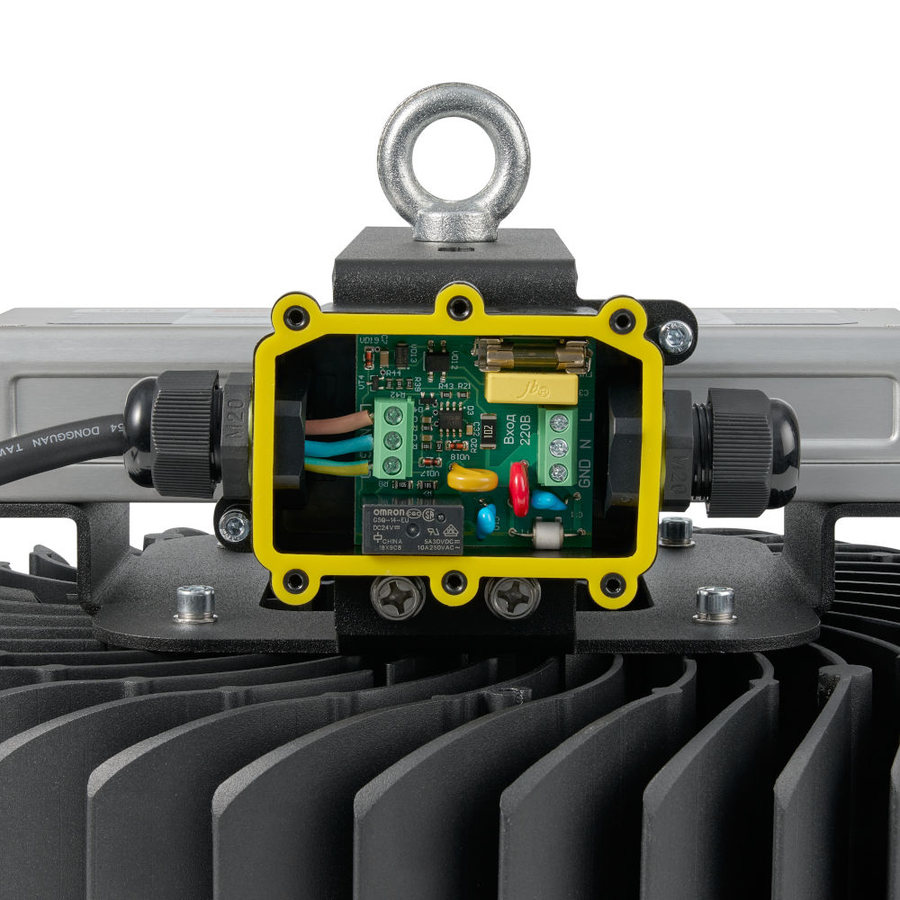

Перенапряжение? УЗИП-М отключит питание.
УЗИП-М защищает питающую цепь светильника от кратковременных импульсов и длительного повышения напряжения, в том числе при обрыве нулевого провода в трёхфазной сети.
Отключение при опасном напряжении
Реле размыкает цепь и отключает светильник до устранения перенапряжения.
Подавление коротких импульсов
Защитные цепи подавляют кратковременные импульсные помехи большой энергии.
Дополняет защиту драйвера
УЗИП-М устанавливается перед драйвером MEAN WELL и заказывается отдельно. Доплата к базовой цене светильника — 4%.
280–305 Внапряжение срабатывания
≤ 5 мсвремя срабатывания
1 / 2 кВимпульсная защита: провод–провод / провод–земля
Подробнее о пределах защиты
При нормальном напряжении до 264 В устройство не влияет на работу светильника. Предельное входное напряжение УЗИП-М — 385 В AC; при его превышении срабатывает плавкая вставка. Это не стабилизатор напряжения: при длительном перенапряжении устройство отключает питание.
ОПЦИЯ · +4% К ЦЕНЕ
DALI: свет не только включается.
Его яркостью можно управлять.
DALI — цифровой интерфейс управления освещением. Светильники получают команды по отдельной линии связи: можно менять яркость одного прибора, группы или всего помещения.
Сценарии освещения
Настройте яркость для основной работы, уборки и дежурного режима, затем переключайте готовые сценарии.
Автоматизация
В составе системы с контроллером и датчиками освещение может учитывать присутствие людей и естественный свет.
DALI — комплектация светильника, а не готовая система управления.
Контроллер, линия DALI и, при необходимости, датчики подбираются для объекта отдельно. Исполнение заказывают заранее с индексом -DALI. УЗИП и DALI можно совместить: общая доплата — 8%.
КОНСТРУКЦИЯ СОЮЗ 41
Надёжность начинается
с того, что внутри
Корпус отводит тепло, драйвер питает светодиоды, оптика распределяет свет.

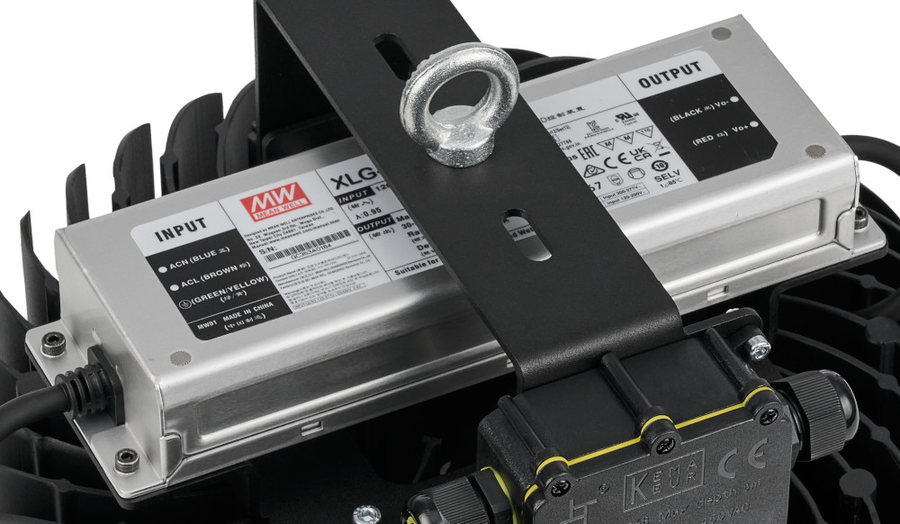

ДРАЙВЕР
MEAN WELL
Профессиональный источник питания светодиодов — один из ключевых компонентов СОЮЗ 41. Он обеспечивает требуемый режим питания и собственную защиту от перенапряжений и импульсных помех.
Драйвер размещён снаружи светодиодного модуля, на верхней части корпуса. Для управления яркостью предусмотрено отдельное исполнение с DALI.
Посмотреть модификации →

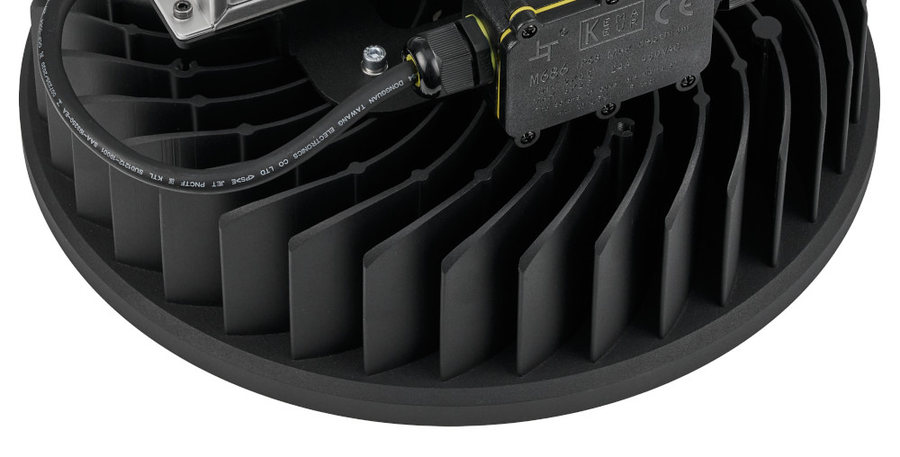

01 · КОРПУСЛитой алюминий.
Литой алюминий.
Развитый теплоотвод.
Ребристый корпус служит радиатором светодиодного модуля. Алюминий отводит тепло, а рёбра увеличивают площадь теплообмена. Корпус окрашен в чёрный цвет RAL 9005.

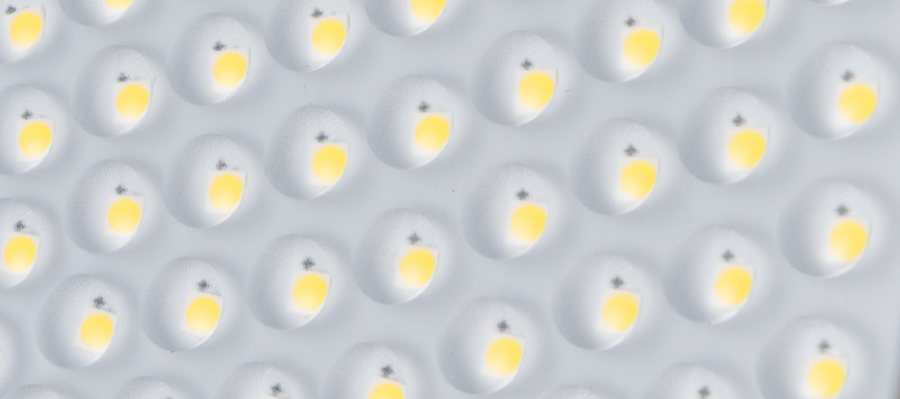

02 · СВЕТОДИОДЫLumileds —
Lumileds —
источник рабочего света
В серии применяются светодиоды Lumileds. Цветовая температура — 5000 К, индекс цветопередачи Ra 70, коэффициент пульсации светового потока — менее 1%.

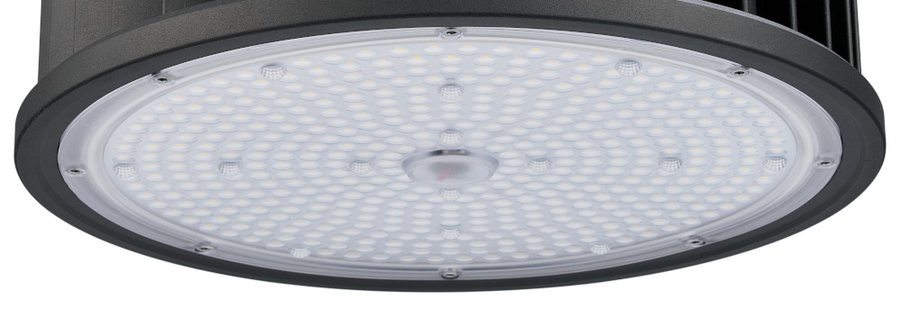

03 · ЗАЩИТНОЕ СТЕКЛО И ОПТИКАУдаропрочный
Ударопрочный
оптический поликарбонат
Стекло-линза изготовлено из оптического поликарбоната, стабилизированного к ультрафиолету. Для разных задач доступны три угла излучения: 120°, 90° и 60°.

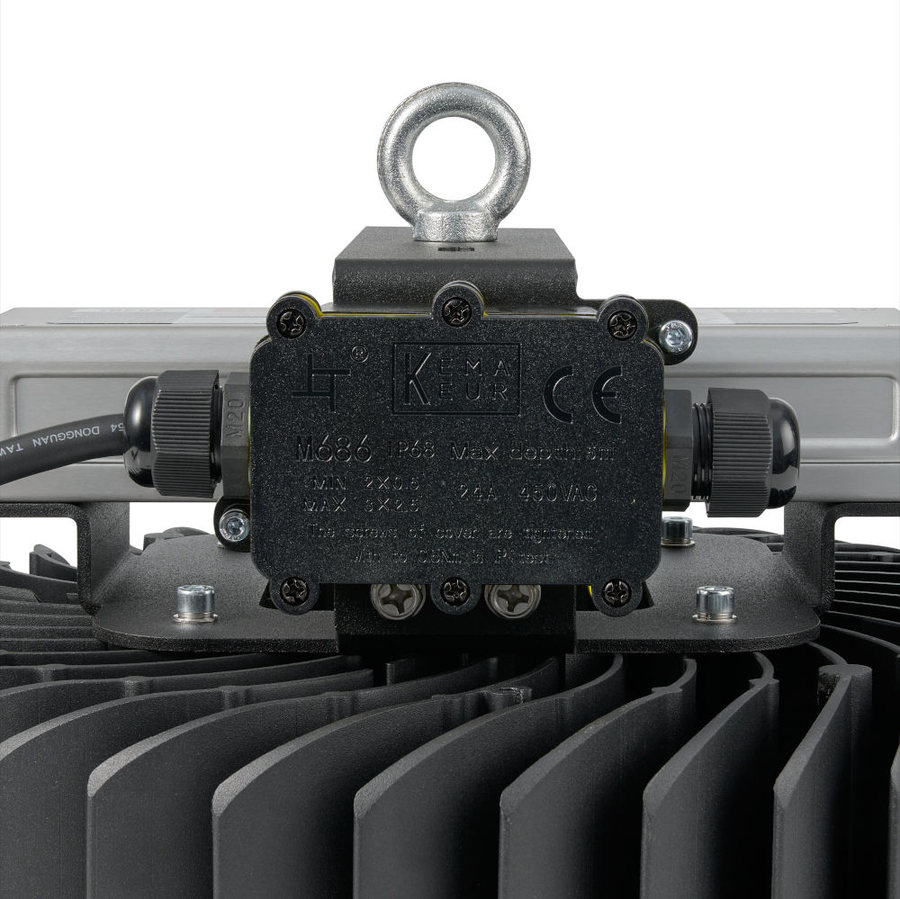

04 · ПОДКЛЮЧЕНИЕКлеммная коробка
Клеммная коробка
на корпусе
В исполнении с УЗИП-М коробка жёстко закреплена на светильнике. Внутри размещается устройство защиты, подключение выполняется через кабельные вводы. Без УЗИП-М светильник комплектуется влагозащитным кабельным разъёмом.

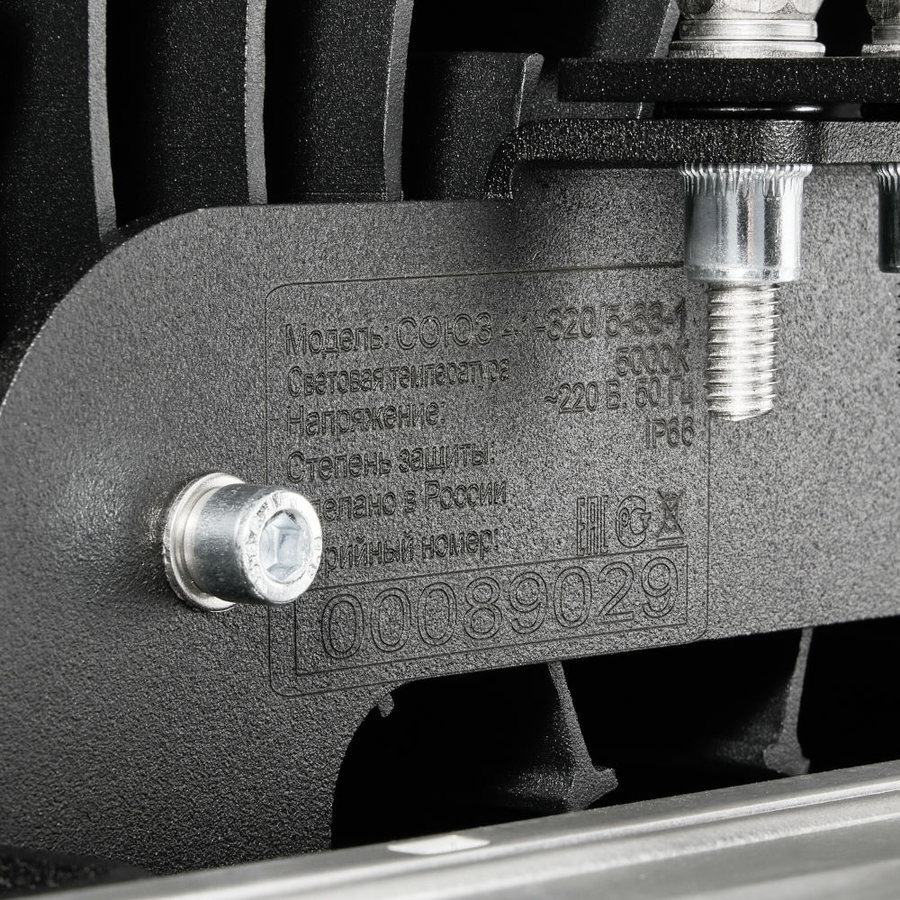

МАРКИРОВКА, КОТОРАЯ ОСТАЁТСЯ
Не наклейка.
Лазерная гравировка.
Модель, серийный номер и характеристики нанесены лазером непосредственно на корпус. Такая маркировка не отклеится: информация о светильнике остаётся на нём на протяжении срока службы.
По маркировке можно определить модель и подтвердить, что это светильник СОЮЗ. При гарантийном обращении нам проще идентифицировать изделие, а вам не нужно опасаться, что бумажная этикетка потеряется.
5 летгарантии производителя
на светильники СОЮЗ 41
Условия гарантии →на светильники СОЮЗ 41

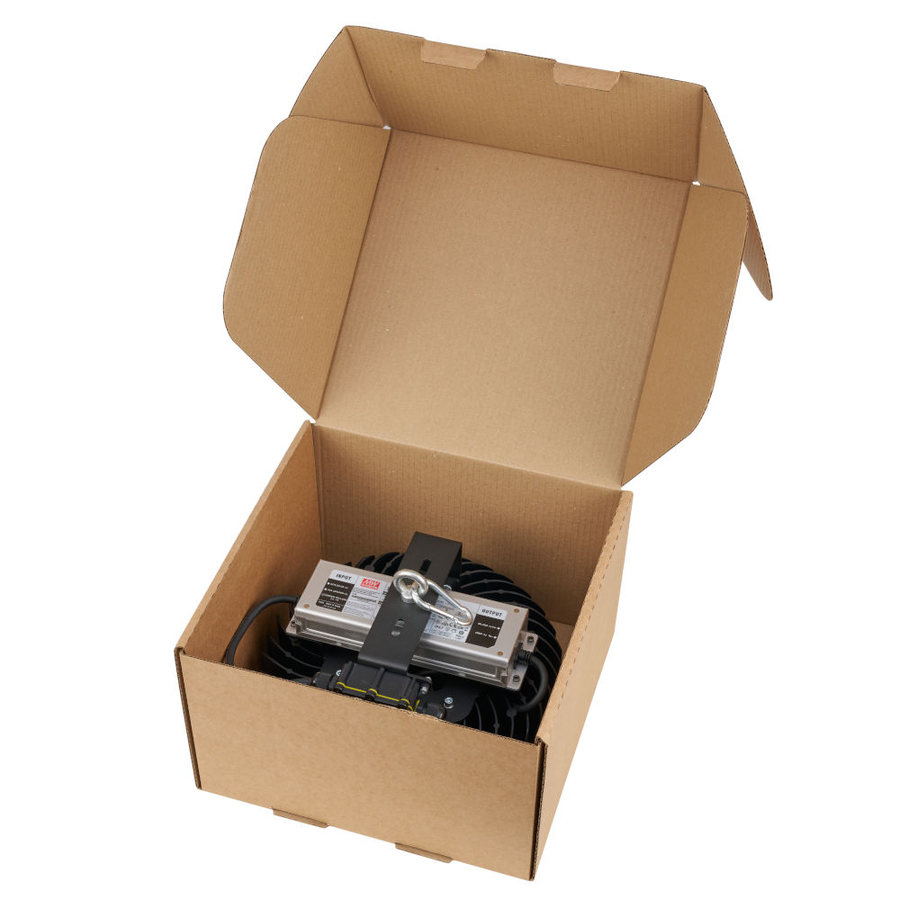

КРЕПЛЕНИЕ И ПОСТАВКА
Одна точка подвеса.
Светильник уже собран.

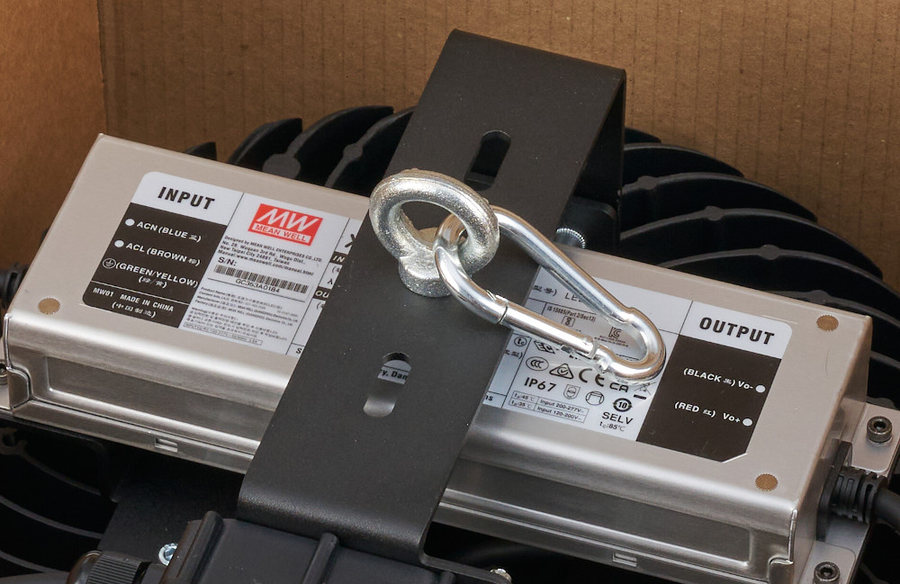

Центральный рым-болт позволяет подвесить светильник. Монтажный карабин входит в комплект. Конструкция также предусматривает установку на поверхность крепления через скобу.
ПОДБОР ДЛЯ ВЫСОКИХ ПРОЛЁТОВ
Высота, оптика и мощность
определяют результат
Круглые промышленные светильники часто называют UFO или High Bay. Для цеха или склада важна не только форма: свет должен достигать рабочих поверхностей и равномерно распределяться между приборами.
Широкий пучок
Для освещения площади широким световым пятном.
Индекс оптики /1Средний пучок
Для более собранного распределения света.
Индекс оптики /5Узкий пучок
Для концентрации света при большой высоте подвеса.
Индекс оптики /2Мощность 200, 240, 280 или 320 Вт выбирают с учётом высоты, площади, шага установки и требований к освещённости. КСС уточняет распределение силы света; расчёт по IES-файлу показывает освещение конкретного помещения.
Подбор по плану помещения
Получить расчётПришлите размеры, высоту подвеса и расположение рабочих мест.
ДЛЯ ПРОМЫШЛЕННОЙ ЭКСПЛУАТАЦИИ
Защита и ресурс
на долгую работу
Защита от пыли и воды
Пыленепроницаемый корпус, защищённый от сильных водяных струй. Для производственных и складских помещений с пылью и влагой.
Ресурс работы
Срок службы при снижении светового потока не более чем на 15%. Гарантия производителя — 5 лет.
Рабочие температуры
Климатическое исполнение УХЛ1. Условия конкретного объекта учитываются при подборе и монтаже.
Световой поток серии
Четыре мощности от 200 до 320 Вт. Подробные размеры и электрические параметры — в карточке выбранного светильника.
Документы для проектаIES-файлы серии СОЮЗ 41Паспорт СОЮЗ 41-200/1-66
РОССИЙСКИЙ ПРОИЗВОДИТЕЛЬ
Светильники СОЮЗ
производим сами
Изготавливаем светодиодные платы, собираем светильники и проверяем их характеристики. Светотехнические измерения выполняем в собственной лаборатории.
Как устроено производство →С 2009 годаПроизводим промышленный свет
Своя лабораторияКонтроль световых характеристик
5 лет гарантииНа серию СОЮЗ 41
Подбор и расчётПо параметрам вашего объекта
ВОПРОСЫ И ОТВЕТЫ
О выборе и комплектации
Чем круглый СОЮЗ 41 отличается от подвесного СОЮЗ 21?+
СОЮЗ 41 — круглый литой корпус, центральная точка подвеса, драйвер MEAN WELL, мощности 200–320 Вт и защита IP66. СОЮЗ 21 — профильный корпус с подвесом в двух точках, IP67 и мощностями 80–420 Вт. Для круглых светильников с опциями УЗИП и DALI выбирайте СОЮЗ 41; другие подвесные исполнения представлены в каталоге СОЮЗ 21.
Нужен ли УЗИП, если в драйвере уже есть защита?+
Это разные уровни защиты. Драйвер имеет встроенные защитные функции, а УЗИП-М — отдельное устройство перед светильником. Оно реагирует на длительное перенапряжение отключением питания и дополнительно защищает от импульсных помех. Решение о комплектации принимают с учётом состояния питающей сети объекта.
Можно ли заказать одновременно УЗИП и DALI?+
Да. Для обеих опций к обозначению модели добавляется -1-DALI. Общая доплата составляет 8% от базовой цены выбранного светильника. УЗИП и DALI по отдельности добавляют по 4%.
Подойдут ли круглые подвесные светильники 200 Вт для моего цеха?+
СОЮЗ 41 на 200 Вт даёт 32 738 лм и выпускается с оптикой 120°, 90° и 60°. Подходящее исполнение зависит от высоты подвеса, планировки и освещённости на рабочем месте. По этим данным рассчитывают оптику, количество и шаг установки светильников.
Есть ли универсальная высота для светильников High Bay?+
Нет единой высоты для всех помещений и исполнений. При одном и том же подвесе разные углы излучения дают разное световое пятно. Подбор выполняют по световому потоку, КСС и расположению рабочих зон, проверяя результат светотехническим расчётом.
Круглые подвесные промышленные светильники IP66 в Санкт-Петербурге
НПО «СОЮЗ» производит круглые светодиодные светильники серии СОЮЗ 41 для высоких пролётов, цехов, складов и ангаров. В каталоге — 12 моделей: мощности 200, 240, 280 и 320 Вт с тремя вариантами оптики. Литой алюминиевый корпус, светодиоды Lumileds и драйвер MEAN WELL рассчитаны на промышленную работу.
Для каждой модели можно заказать дополнительную защиту УЗИП-М, управление DALI или обе опции. Доплата к базовой стоимости составляет 4%, 4% и 8% соответственно. Лазерная маркировка сохраняет данные изделия; на светильники действует гарантия производителя 5 лет.
Для объектов в Санкт-Петербурге и Ленинградской области подготовим расчёт освещения и предложение на поставку. Сравните мощности и цены в карточках или посмотрите другие конструкции в разделе промышленных светильников СОЮЗ.
ПОДБОР ОТ ПРОИЗВОДИТЕЛЯ
Свет для вашего пролёта.
Комплектация — под вашу задачу.
Подберём мощность и оптику, уточним необходимость УЗИП и DALI. Подготовим расчёт освещения и стоимость поставки.
